왕초보의 Home IOT - 1탄 (HA 설치 및 월패드 통신)

얼마전 살던곳에서 이사를 했습니다.
이사한곳은 기존집과 다르게 월패드에서 조명, 가스 , 엘베, 보일러 제어가 가능했습니다.
그래서 이걸 이용해서 기존 사용하는 IOT 확장할 방법을 연구하다
알게된 방법을 공유 할 까 합니다. (사실 제가 안까먹기 위해 적는것이 더 큰 목적입니다.^^)

----------------------------------------------------------------------------------------------------
현재 보유 장비
 - 구글홈 미니, 라즈베리파이B+(Wifi 지원모델), Mbox, Sonoff

배경설명
 : IOT 장비의 경우 통신방법이 Wifi, 블루투스, IR, RF, RS485, Zigbee등 다양합니다.
  이 다양한 통신방법을 제어하기 위해서 GateWay 장비가 필요합니다.
  즉 110 V 장비를 220V  콘센트 장비에 사용하기 위해서는 일명돼지코라는 것을 사용합니다.
  이때 돼지코장비가 GateWay역할을 하는장비라 생각하면 될 것 같습니다
  GateWay 장비에서 무료인 Home Assistant 와 다양한 유상(삼성 스마트 씽스) 장비들이 있습니다.

전 최소의 투자에 최대 효과를 목적으로 하고 있기 때문에 일딴 무료인 Home Assistant 선택했습니다.
추가로 Home Assistant의 경우 PC, Nas, 라즈베리파이 등 다양한 플랫폼에 설치가 가능합니다.

1. 라즈베리파이에 Home Assistant 설치
 - Hass.io, Hassibian , Rasbian 중 필요한 미지지를 SD카드에 구워서 설치하면됩니다.
 - 전 Rasbian 이미지를 구워서 커스텀으로 Home Assistant 설치했습니다.
 - 상세한 설치 방법은 아래 링크 참조 하세요
  >>> 2018/08/30 - [IT Story/라즈베리파이&IOT] - 라즈비안에 Home Assistant 설치하기

라즈비안에 Home Assistant 설치하기

2. 월패드 통신 패킷 캡처

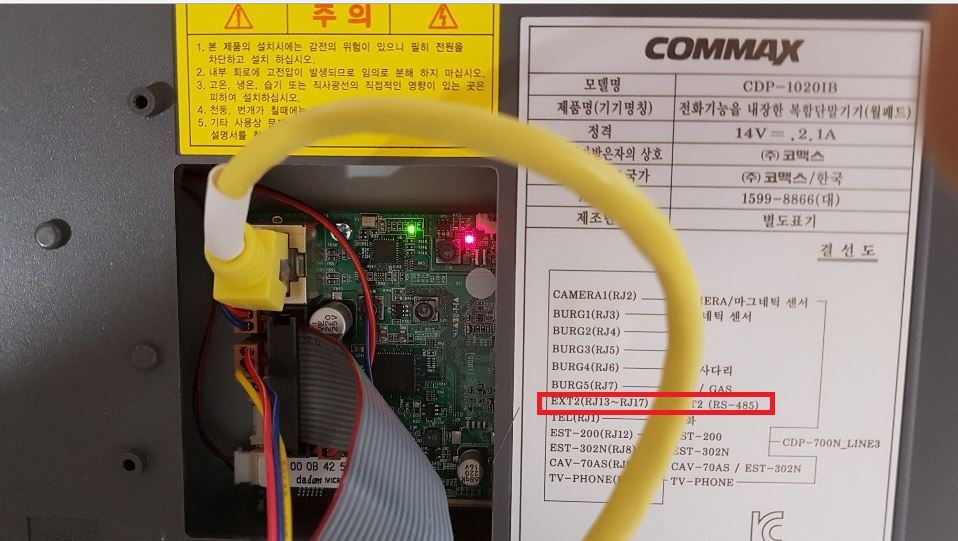

    1) 월패드 통신 방법 확인  : 월패드 아래쪽 나서 2개를 푼 후 월패드 뒷면을 보면 나와 있습니다.

        2) RS485 통신규격을 확인 하였으면 이제 RS485 통신을 캡처하기 위해 D+ ,D- / RS485+, RS485-/ T+, T- 가 표시
           된 장비에 패킷 캡처장비(RS485 to Usb  Convert)를 물려야 됩니다.

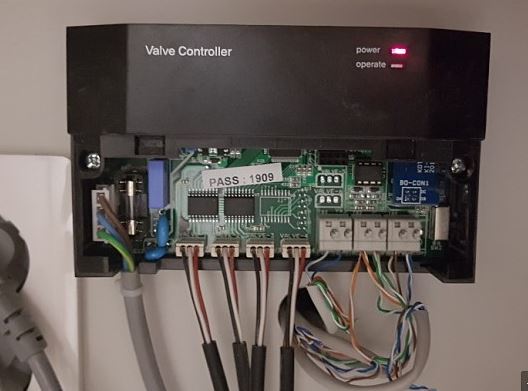

           저의 집의 경우 싱크대 아래에서 캡처가 가능했습니다.

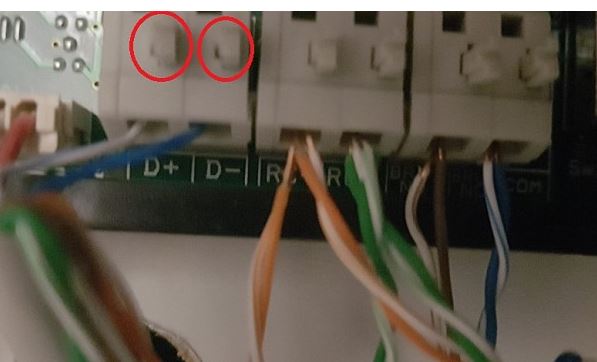

           PS.선을 결선 할때는 아래 그림의 빨간색 동그라미 부분을 누른 후 선을 넣으면 됩니다.

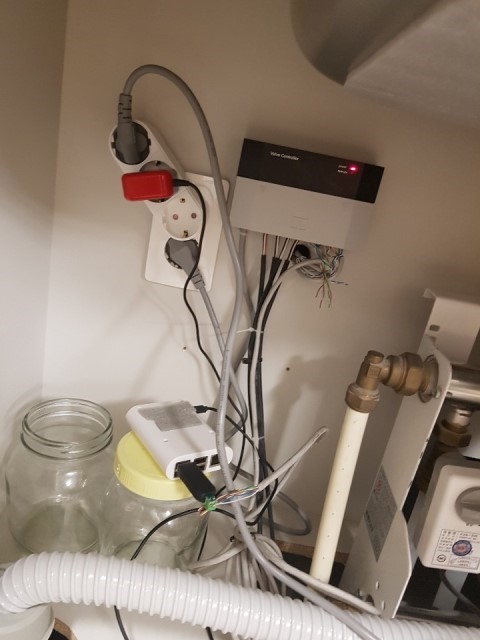

아래 이미지는  최종적으로 라즈베리파이에 캡처도구 연결한 것입니다. 다음 시간에서 월패드에서 나오는 신호 캡처하는방법에 대해서 적어 보겠습니다. 이 신호는 원격제어 할 때 사용됩니다.
