콘센트 없는 베란다에 매립형 콘센트 만들기

베란다 콘센트 만들게된 동기

최근 장마가 시작되면서 집사람이 옷이 잘 안마른다고  제습기를 구입

구입 후 베란다에 콘센트가 없다는 것을 인지

걍 멀티탭을 연결하여 베란다 문 9/10만 닫고 사용

보다 못해 베란다 콘센트 추가 설치 하는 방법 연구

많은 블로그와 유투브 참조 하였음



설치 방법

1.전동빨래건조대나 , 베란다 전등에서 콘센트 브릿지하여 노출형으로 콘센트 추가 설치하는방법
대부분의 블로그와 유투브에서 1번방법으로 설치하고 있었습니다.
장점: 설치가 쉽다.
단점: 노출형이라 미관상 매립형보다 깔끔하지 못함 , 전등에서 브릿지하기때문에 일괄소등차단시 같이 차단됨

2.베란다근처 전기콘센트에서 브릿지하여 벽을 통해 매립형으로 설치하는방법

(전 베란다의 설치할벽이 가벽이라 베란다 반대쪽 방의 전기를 브릿지하여 벽을 관통하여 연결하기로 생각하고

2번 방법 선택)



준비물

드릴, 기리긴것(옵션이기는 한데 필수 같은 옵션임), 전기선, 매립형 콘센트 , 톱(직소가 있으면 좋음)

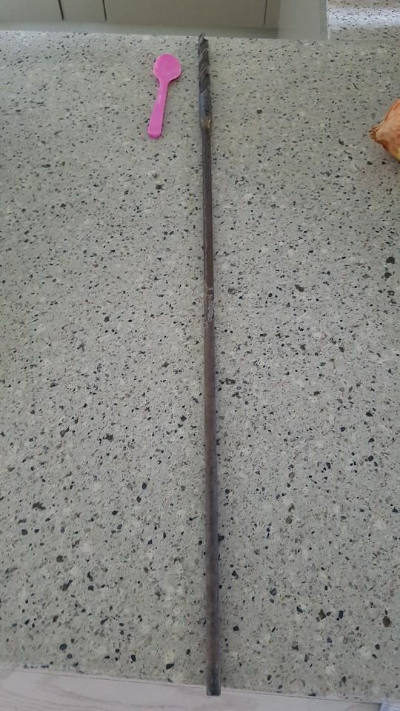

기리긴것 사진

아래 공구 없이 하다가 구멍만 하나 더 생김

(아래 공구 없으면 걍 노출형 추천)

전 철물점 사장님과 아는 사이라 일일 대여했습니다.



설치 방법 상세

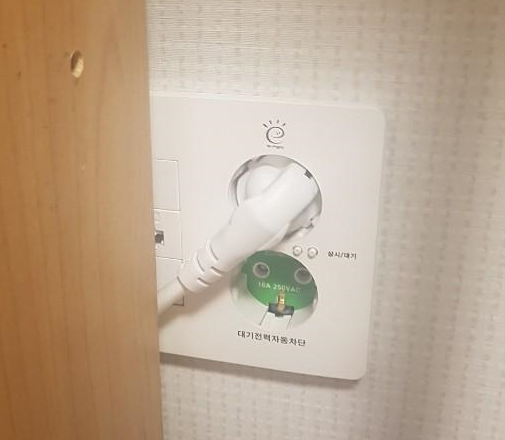

아래 사진이 가벽 반대쪽에 있는 콘센트 입니다. 이 전기를 브릿지하여 가벽구멍 안으로 해서 반대쪽 바란다로 전기선을 넘길예정입니다.

1. 콘센트 아래쪽에 일자드라이버를 대로 당기면 생각보다 쉽게 빠집니다. (콘센트 마다 다릅니다.)

   보통 콘센트 아래쪽에 홈이 있다고 하는데 아래 콘센트는 홈이 없어서 걍 힘으로 당겼습니다.

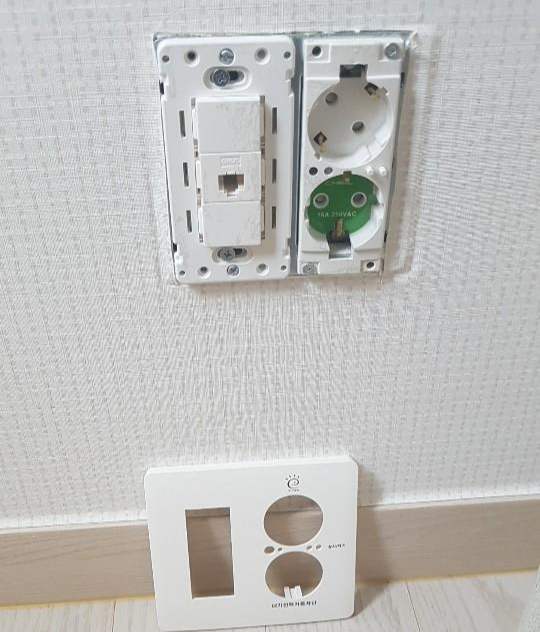

2. 나사를 풀고 분리

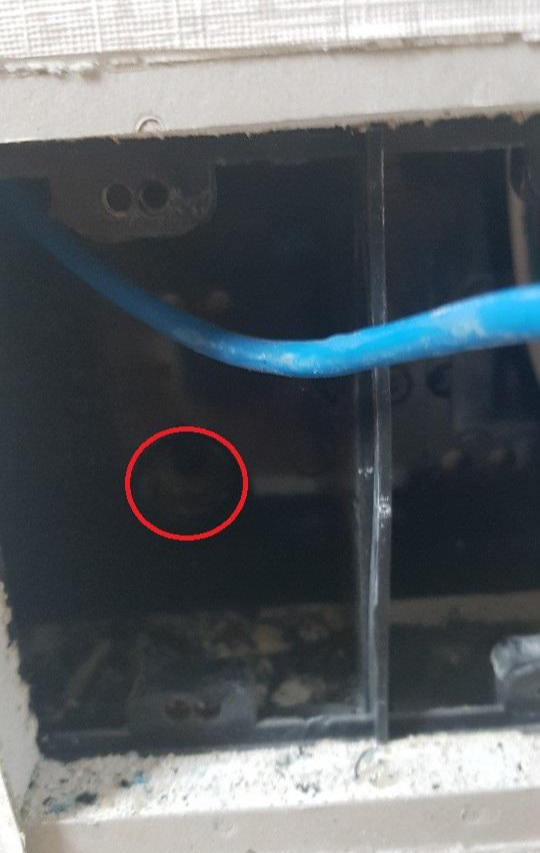

3.구멍 뚫기

4. 반대쪽 베란다에 매입형 콘센트가 들어갈수 있게 사각형으로 구멍 만듬

월래는 빨간색 , 검은색, 녹색 전선을 구매 해야되는데 철물점에 빨간색 전선 뿐이라  걍 빨간색으로 구매하고

전기선에 검정테이프(N)와 유리테이프(접지)를 감아서 표시 했습니다.

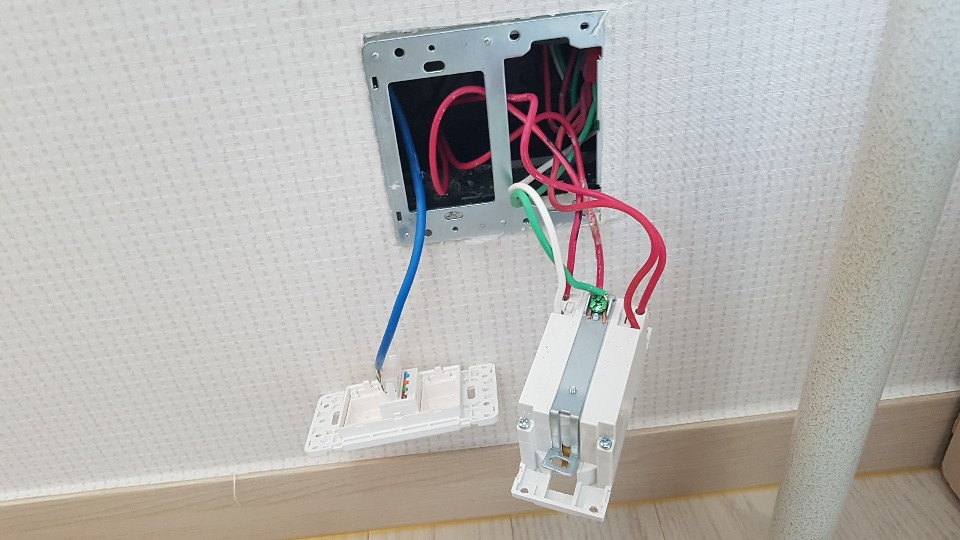

5.전기콘센트에 보면  전기선을 점프 할 수 있게 여유 구멍이 있습니다.

아래 그림과 같이 점프 구멍에 연결하면됩니다. 점프 구멍이 없다면 와구커넥트와 같은 커넥트를 사용하여

연결하세요.

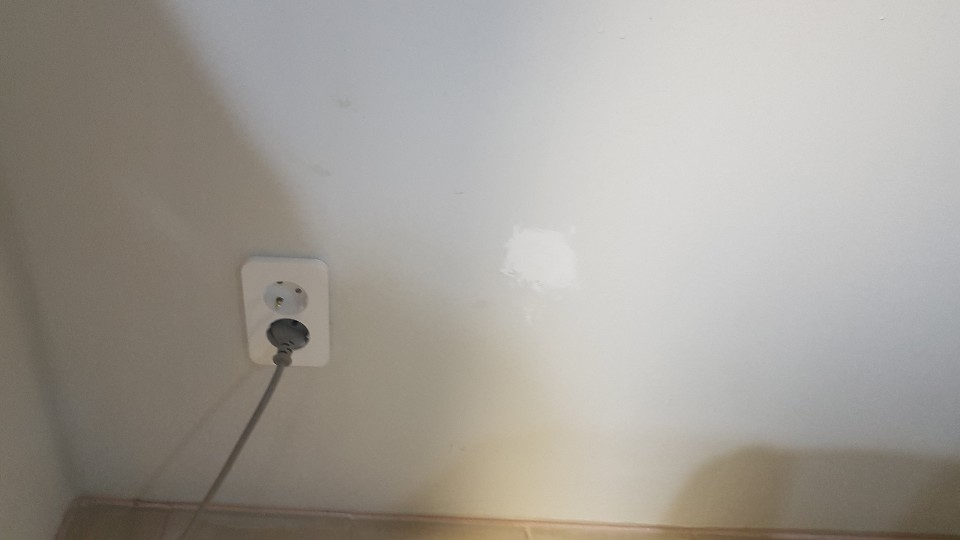

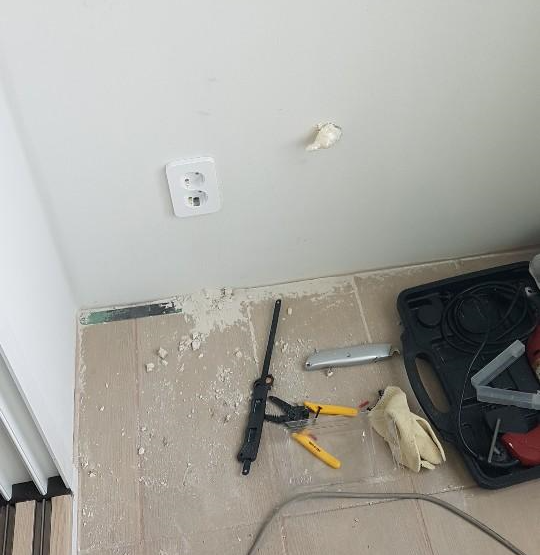

6. 완성한 베린타 콘센트 사진

 콘센트 오른쪽 둘출된 것은 실수로 잘못 구멍을 뚫어서 우레탄으로 복구하고있습니다.



구멍 복구 할려고 퍼티 작업까지했는데 색갈이 조금 다르네요 ㅠ.ㅠ

일딴 내부부 장관이 오케이 해서 여기까지 하고 마무리 했습니다.
